ALAT - ALAT OPTIK

1. MATA

Mata manusia sebagai alat indra penglihatan dapat dipandang sebagai alat optik yang sangat penting bagi manusia.



Bagian-bagian mata menurut kegunaan fisis sebagai alat optik :

A.   Kornea merupakan lapisan terluar yang keras untuk melindungi bagian-bagian lain dalam mata yang halus dan lunak.

B.    Aqueous humor (cairan) yang terdapat di belakang kornea fungsi untuk membiaskan cahaya yang masuk ke dalam mata.

C.    Lensa terbuat dari bahan bening (optis) yang elastik, merupakan lensa cembung berfungsi membentuk bayangan.Iris (otot berwarna) membentuk celah lingkaran yang disebut pupil.

D.   Pupil berfungsi mengatur banyak cahaya yang masuk ke dalam mata. Lebar pupil diatur oleh iris, di tempat gelap pupil membuka lebar agar lebih banyak cahaya yang masuk ke dalam mata.

E.    Retina (selaput jala) terdapat di permukaan belakang mata yang berfungi sebagai layar tempat terbentuknya bayangan benda yang dilihat. Bayangan yang jatuh pada retina bersifat : nyata, diperkecil dan terbalik.

F.     Bintik buta merupakan bagian pada retina yang tidak peka terhadap cahaya, sehingga bayangan jika jatuh di bagian ini tidak jelas/kelihatan, sebaliknya pada retina terdapat bintik kuning.

Permukaan retina terdiri dari berjuta-juta sel sensitif, ada yang berbentuk sel batang berfungsi membedakan kesan hitam/putih dan yang berbentuk sel kerucut berfungsi membedakan kesan berwarna.Otot siliar (otot lensa mata) berfungsi mengatur daya akomodasi mata.

Cahaya yang masuk ke mata difokuskan oleh lensa mata ke permukaan retina. Oleh sel-sel yang ada di dalam retina, rangsangan cahaya ini dikirimkan ke otak. Oleh otak diterjemahkan sehingga menjadi kesan melihat.

Daya Akomodasi Mata.

Perlu diketahui bahwa jarak antara lensa mata dan retina selalu tetap. Sehingga dalam melihat benda-benda pada jarak tertentu perlu mengubah kelengkungan lensa mata. Untuk mengubah kelengkungan lensa mata, yang berarti mengubah jarak titik fokus lensa merupakan tugas otot siliar. Hal ini dimaksudkan agar bayangan yang dibentuk oleh lensa mata selalu jatuh di retina. Pada saat mata melihat dekat lensa mata harus lebih cembung (otot-otot siliar menegang) dan pada saat melihat jauh lensa harus lebih pipih (otot-otot siliar mengendor). Peristiwa perubahan-perubahan ini disebut daya akomodasi.

Daya akomodasi (daya suai) adalah kemampuan otot siliar untuk menebalkan atau memipihkan kecembungan lensa mata yang disesuaikan dengan dekat atau jauhnya jarak benda yang dilihat. Manusia memiliki dua batas daya akomodasi (jangkauan penglihatan) yaitu :

1.     Titik dekat mata (punctum proximum) adalah jarak benda terdekat di depan mata yang masih dapat dilihat dengan jelas. Untuk mata normal (emetropi) titik dekatnya berjarak 10cm s/d 20cm (untuk anak-anak) dan berjarak 20cm s/d 30cm (untuk dewasa). Titik dekat disebut juga jarak baca normal.

2.     Titik jauh mata (punctum remotum) adalah jarak benda terjauh di depan mata yang masih dapat dilihat dengan jelas. Untuk mata normal titik jauhnya adalah “tak terhingga”.

2.Kamera

Kamera digunakan manusia untuk merekam kejadian penting atau kejadian yang menarik. Banyak jenis dan model kamera dapat kita jumpai dalam kehidupan sehari-hari. Kamera yang dipakai wartawan berbeda dengan yang dipakai fotografer. Kamera video dipakai dalam pengambilan gambar untuk siaran televisi atau pembuatan film. Kamera elektronik (autofokus) lebih mudah dipakai karena tanpa pengaturan lensa. Dewasa ini sudah ada kamera digital yang data gambarnya tidak perlu melalui proses pencetakan melainkan dapat dilihat atau diolah melalui komputer.

Bagian-bagian kamera mekanik (bukan otomatis) menurut kegunaan fisis : lensa cembung berfungsi untuk membentuk bayangan dari benda yang difoto diafragma berfungsi untuk membuat sebuah celah/lubang yang dapat diatur luasnya aperture yaitu lubang yang dibentuk diafragma untuk mengatur banyak cahaya shutter pembuka/penutup “dengan cepat” jalan cahaya yang menuju ke pelat film pelat film berfungsi sebagai layar penangkap/perekam bayangan.Setiap benda yang di foto, terletak pada jarak yang lebih besar dari dua kali jarak fokus di depan lensa kamera, sehingga bayangan yang jatuh pada pelat film memiliki sifat nyata, terbalik dan diperkecil. Untuk memperoleh bayangan yang tajam dari benda-benda pada jarak yang berbeda-beda, lensa cembung kamera dapat digeser ke depan atau ke belakang.

3. Lup (kaca pembesar)

Lup (kaca pembesar) dipakai untuk melihat benda-benda kecil agar tampak lebih besar dan jelas. Oleh tukang arloji, lup dipakai agar bagian jam yang diperbaikinya kelihatan lebih besar dan jelas. Oleh siswa saat praktikum biologi, lup dipakai untuk mengamati bagian hewan atau tumbuhan agar kelihatan besar dan jelas.

Sebagai alat optik, lup berupa lensa cembung tebal (berfokus pendek). Sifat bayangan yang diharapkan dari benda kecil yang dilihat dengan lup adalah tegak dan diperbesar. Orang yang melihat benda dengan menggunakan lup akan mempunyai sudut penglihatan (sudut anguler) yang lebih besar daripada orang yang melihat dengan mata biasa. Ada dua cara memakai lup, yaitu dengan mata tak berakomodasi dan mata berakomodasi.

Melihat dengan mata tak berakomodasi

Untuk melihat tanpa berakomodasi maka lup harus membentuk bayangan di jauh tak berhingga. Benda yang dilihat harus diletakkan tepat pada titik fokus lup. Perhatikan Gambar dibawah !

Keuntunganya adalah untuk pengamatan lama mata tidak cepat lelah, sedangkan kelemahannya dari segi perbesaran berkurang. Sifat bayangan yang dihasilkan maya, tegak dan diperbesar.

Perbesaran anguler yang didapatkan adalah :



Keterangan :

M = perbesaran lup

PP= titik dekat mata

f = jarak titik fokus lensa

Melihat dengan mata berakomodasi

Agar mata dapat melihat dengan berakomodasi maksimum, maka bayangan yang dibentuk oleh lensa harus berada di titik dekat mata (PP). Benda yang dilihat harus terletak antara titik fokus dan titik pusat sumbu lensa.Perhatikan Gambar di bawah !

Kelemahannya untuk pengamatan lama mata cepat lelah, sedangkan keuntungannya dari segi perbesaran bertambah.

Sifat bayangan yang dihasilkan maya, tegak dan diperbesar.

Perbesaran anguler yang didapatkan adalah :

Keterangan :

M = perbesaran lup

PP= titik dekat mata

f = jarak titik fokus lensa

4. Teropong (Teleskop)

A. Teropong bintang

Teropong bintang disebut juga teropong astronomi.

- terdiri dari 2 buah lensa cembung.

- jarak fokus lensa obyektif lebih besar dari jarak fokus lensa okuler.

Dasar Kerja Teropong

Obyek benda yang diamati berada di tempat yang jauh tak terhingga, berkas cahaya datang berupa sinar-sinar yang sejajar. Lensa obyektif berupa lensa cembung membentuk bayangan yang bersifat nyata, diperkecil dan terbalik berada pada titik fokus.

Bayangan yang dibentuk lensa obyektif menjadi benda bagi lensa okuler yang jatuh tepat pada titik fokus lensa okuler.

Penggunaan dengan mata tidak berkomodasi

Untuk penggunaan dengan mata tidak berkomodasi, bayangan yang dihasilkan oleh lensa obyektif jatuh di titik fokus lensa okuler.

Perbesaran anguler yang diperoleh adalah :

M = f (ob) / f (ok)

Panjang teropong adalah :

M = f (ob) + f (ok)

Penggunaan dengan mata berkomodasi maksimal

Untuk penggunaan dengan mata berkomodasi maksimal bayangan yang dihasilkan oleh lensa obyektif jatuh diantara titik pusat bidang lensa dan titik fokus lensa okuler.

Perbesaran anguler dapat diturunkan sama dengan penalaran pada pengamatan tanpa berakomodasi dan didapatkan :

M = f (ob) / So (ok)

Panjang teropong adalah :

M = f (ob) + So (ok)

B.  Teropong Bumi

Teropong bumi disebut juga teropong medan.

Terdiri dari 3 buah lensa cembung yaitu lensa obyektif, lensa okuler dan lensa pembalik.

Dasar Kerja Teropong Bumi :

Lensa obyektif membentuk bayangan bersifat nyata, terbalik dan diperkecil yang jatuh pada fob.

Bayangan dibentuk oleh lensa obyektif menjadi benda bagi lensa pembalik jatuh pada jarak 2f pembalik sehingga terbentuk bayangan pada jarak 2f pembalik juga yang bersifat nyata, terbalik, dan sama besar .

Dengan adanya lensa pembalik panjang teropong dirumuskan menjadi :

d = f (ob) + 4f (pembalik) + f (ok)

Lensa pembalik berfungsi untuk membalikkan arah cahaya sebelum melewati lensa okuler, lensa okuler berfungsi seperti lup membentuk bayangan bersifat maya, tegak, dan diperbesar.

Adanya lensa pembalik tidak mempengaruhi perbesaran akhir, bayangan akhir bersifat maya, tegak dan diperbesar dengan perbesaran :

M = d = f (ob) / f (ok)

C. Teropong prisma (binokuler)

Teropong prisma terdiri atas dua pasang lensa cembung (sebagai lensa objektif dan lensa okuler) dan dua pasang prisma kaca siku-siku samakaki. Sepasang prisma yang diletakkan berhadapan, berfungsi untuk membelokkan arah cahaya dan membalikkan bayangan.

Bayangan yang dibentuk lensa objektif bersifat nyata, diperkecil, dan terbalik. Bayangan nyata dari lensa objektif menjadi benda bagi lensa okuler. Sebelum dilihat dengan lensa okuler, bayangan ini dibalikkan oleh sepasang prisma siku-siku sehingga bayangan akhir dilihat maya, tegak, dan diperbesar. Perbesaran bayangan yang diperoleh dengan memakai teropong prisma sama dengan teropong bumi.Beberapa keuntungan praktis dari teropong prisma dibandingkan teropong yang lain :

1.     Menghasilkan bayangan yang terang, karena berkas cahaya dipantulkan sempurna oleh bidang-bidang prisma.

2.     Dapat dibuat pendek sekali, karena sinarnya bolak-balik 3 kali melalui jarak yang sama (dipantulkan 4 kali oleh dua prisma).

3.     Daya stereoskopis diperbesar, dua mata melihat secara bersamaan

4.     Dengan adanya prisma arah cahaya telah dibalikkan sehingg terlihat bayangan akhir bersifat maya, diperbesar dan tegak.

D. Teropong pantul astronomi .

Teropong pantul terdiri dari sebuah cermin cekung berjarak fokus besar sebagai cermin objektif, sebuah lensa cembung sebgai lensa okuler dan sebuah cermin datar sebagai pembelok arah cahaya dari cermin objektif ke lensa okuler.

E. Teropong panggung

Teropong panggung terdiri dari dua lensa, yaitu :

- lensa obyektif berup lensa cembung

- lensa okuler berupa lensa cekung

Dasar kerja dari teropong panggung

Sinar-sinar sejajar yang masuk ke lensa obyektif membentuk bayangan tepat di titik fokus lensa obyektif. Bayangan ini akan berfungsi sebagai benda maya bagi lensa okuler. Oleh lensa okuler dibentuk bayangan yang dapat dilihat oleh mata. Perlu diketahui bahwa bayangan yang dibentuk lensa okuler adalah tegak.

Perhatikan diagram dari proses terbentuknya bayangan benda pada gambar berikut.

Dari gambar diatas untuk pengamatan tanpa berakomodasi), maka panjang teropong adalah :

d = f (ob) - f (ok)

Perbesaran anguler yang didapatkan adalah sama dengan perbesaran pada teropong bintang ataupun juga teropong bumi.

M = f (ob) / f (ok)

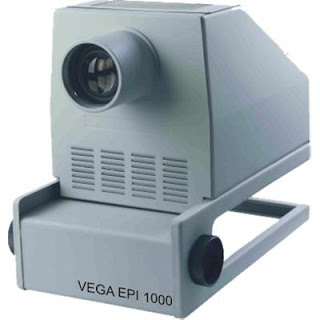

5. Episkop

Pengertian dan Fungsi Episkop

Episkop alat optik untuk memproyeksikan image buram pada bidang yang datar, seperti kartupos, foto, halaman buku-buku, tetapi juga dapat menampilkan obyek 3 demensi ke layar,seperti koin, serangga dan dedaunan. obyeknya biasanya ditempatkan terbalik/ sungsang,kebanyakan di belakang lentera, kadang-kadang pada bawah atau atas lentera, gambar akanditampilkan berbalik kembali oleh lensa proyeksi. Amat sangat ringan, sering dari dua sumber,sinari benda dari sisi. bagian dari cahaya yang ter-refleksi melewati lensa yang memproyeksikangambar pada layar.

Episkop adalah sebuah PROYEKTOR yang digunakan untuk menampilkan dua sisi slide danobyek transparan. Kombinasi dari fungsi-fungsi yang diciptakan oleh episkop sangat idealdigunakan pada sekolahan.

Episkop sederhana, Gebr?ing, Nuremberg c. 1900. memilik tempat kartu dibelakang dapatdigeser kesamping agar mencapai sinaran lampu. Sinaran lampu dipantulkan oleh cermin daridalam. kaleng tipis buatan jepang dengan panjang pipa saluran bercat merah dan lambang µGBNBavaria diatapnya. Dimensi: 13 x 7.5 x 6 inches (33 x 19 x 14.5 cm).

Salah satu epodiaskop yang paling terkenal adalah µJanus dibuat oleh Ed. Liesegang, tahun1925, D?orf, Germanyc. Versi improvasinya adalah µTrajanus, dilengkapi dengan dua lampumenjadikannya lebih baik daripada satu lampu. Obyek transparan atau gambarnya ditaruhkan pada lempengan besi tipis pada bagian bawah lentera, yang mana dapat digerakan keatas dan bawah dengan menggunakan sistem yang cerdas yang dapat menahan lempengan besinya selalu pada posisi horisontal.

Lentera pertama yang digunakan untuk memproyeksikan pantulan gambar dari kertas gulung yang dipatenkan oleh German magic lantern manufacturer J. Bischof pada tahun 1879. Pada tahun 1890 beberapa magic lanterns mulai diproduksi untuk digunakan sebagaitranslucent celluloid filmstrips. France c. 1890 pembuatnya tidak diketahui. Mungkin Magic Lantern pertama yang cukup cakap dan fleksibel, dalam mengolah gambar.

Sisi timbul karakter komedia dell’Arte dan gambar phantasmogoria mendekorasi lentera ini filmstrip harus di tempatkan didalam lentera dan di operasikan oleh pengengkol yang timbul disisi samping kotak lentera. Filmstrip ini terlihat untuk menjadi bahan plastik selulose, yang tersambung dengan tepi kain.

6. Teleskop

Contoh bentuk teropong bintang

Teleskop atau teropong bintang digunakan untuk memperbesar benda yang sangat jauh letaknya. Pada kebanyakan kasus di dalam penggunaan teleskop, benda bisa dianggap berada pada jarak tak berhingga. Galileo, walaupun bukan penemu teleskop, ia mengembangkan teleskop menjadi instrumen yang penting dan dapat digunakan. Galileo merupakan orang pertama yang meneliti ruang angkasa dengan teleskop, dan ia membuat penemuan-penemuan yang mengguncang dunia, di antaranya satelit-satelit Jupiter, fase Venus, bercak matahari, struktur permukaan bulan, dan bahwa galaksi Bimasakti terdiri dari sejumlah besar bintang-bintang individu.

Pengertian Teleskop (Teropong Bintang)

Teropong bintang adalah teropong yang digunakan untuk melihat atau mengamati benda-benda langit, seperti bintang, planet, dan satelit. Nama lain teropong bintang adalah teropong astronomi. Ditinjau dari jalannya sinar, teropong bintang dibedakan menjadi dua, yaitu teropong bias dan teropong pantul.

Jenis-Jenis Teleskop (Teropong Bintang)

Secara garis besar, teleskop atau teropong bintang (teropong astronomi) dikelompokkan menjadi dua jenis, yaitu teleskop pembias (Keplerian) dan teleskop pemantul.

Teleskop Pembias (Keplerian)

Teropong bias terdiri atas dua lensa cembung, yaitu sebagai lensa objektif dan okuler. Sinar yang masuk ke dalam teropong dibiaskan oleh lensa. Oleh karena itu, teropong ini disebut teropong bias. Teleskop pembias terdiri dari dua lensa konvergen (lensa cembung) yang berada pada ujung-ujung berlawanan dari tabung yang panjang, seperti diilustrasikan pada gambar berikut.

Diagram pembentukan bayangan pada teleskop pembias

Teleskop Pemantul

Karena jalannya sinar di dalam teropong dengan cara memantul maka teropong ini dinamakan teropong pantul. Pada teropong pantul, cahaya yang datang dikumpulkan oleh sebuah cermin melengkung yang besar. Cahaya tersebut kemudian dipantulkan ke mata pengamat oleh satu atau lebih cermin yang lebih kecil.

Pembentukan bayangan pada teropong pantul

Sebelumnya telah disebutkan bahwa untuk membuat teleskop pembias (teleskop astronomi) berukuran besar diperlukan konstruksi dan pengasahan lensa besar yang sangat sulit. Untuk mengatasi hal ini, umumnya teleskop-teleskop paling besar merupakan jenis teleskop pemantul yang menggunakan cermin lengkung sebagai objektif, gambar dibawah, karena cermin hanya memiliki satu permukaan sebagai dasarnya dan dapat ditunjang sepanjang permukaannya.

Cermin cekung digunakan sebagai objektif pada teleskop astronomi

Keuntungan lain dari cermin sebagai objektif adalah tidak memperlihatkan aberasi kromatik karena cahaya tidak melewatinya. Selain itu, cermin dapat menjadi dasar dalam bentuk parabola untuk membetulkan aberasi sferis. Teleskop pemantul pertama kali diusulkan oleh Newton. Biasanya lensa atau cermin okuler, tampak seperti pada gambar diatas dipindahkan sehingga bayangan nyata yang dibentuk oleh cermin objektif dapat direkam langsung pada film.

7. Periskop

Periskop adalah alat optik yang digunakan pada kapal selam untuk melihat permukaan laut. Kapal selam perlu melihat keadaan permukaan laut sebelum kapal selam tersebut muncul mengapung di permukaan. Periskop terdiri atas dua buah lensa cembung dan dua buah prisma siku-siku sama kaki.

Menurut wikipedia:

Periskop merupakan alat optik untuk mengamati suatu objek dari posisi tersembunyi. Periskop sederhana dapat dibuat dengan menggunakan tabung yang diberikan cermin paralel yang saling berhadapan dengan sudut 45° pada setiap sisinya. Periskop sederhana sering digunakan sebagai alat untuk melihat ketika dihalangi kerumunan orang. Periskop yang canggih biasa ditemukan pada kendaraan tempur lapis baja dan kapal selam.



Bagian-bagian dari periskop:
1 - Eyepiece
2 - Diagonal prism
3 - Handle
4 - 6 - Erecting lenses
5 - Periscope tube
7 - Field lens
8 - Lens
9 - Head diagonal prism
10 - Window
